Нормы при укладке асфальта. РФ и Беларусь

Детальный процесс подготовки основания под асфальт

1. Исходные изыскания и проектирование

Перед началом работ обязательно проводятся:

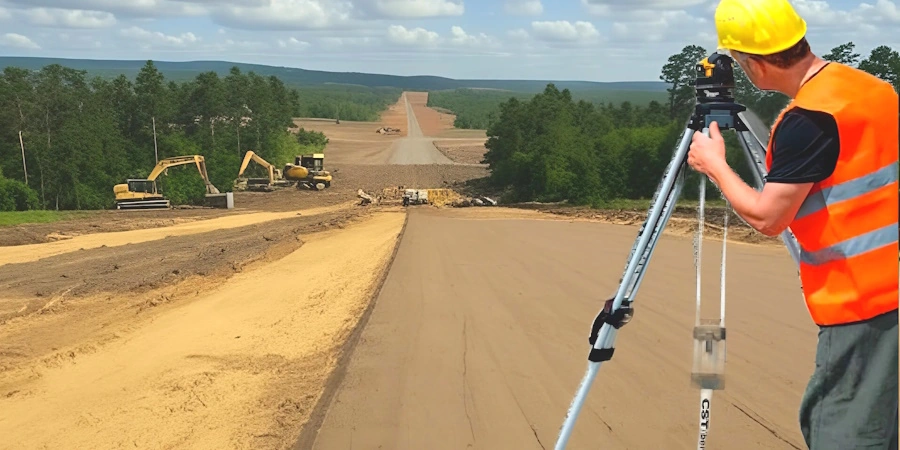

• Геодезические исследования: Топографическая съемка участка, определение перепадов высот, разбивка осей будущего покрытия.
• Геологические изыскания: Бурение скважин (минимум 3 точки на 1 км) для определения типа грунта, глубины залегания грунтовых вод, несущей способности основания.
• Гидрологическая оценка: Анализ уровня осадков, изучение дренажной системы, определение зон подтопления.

2. Подготовительные земляные работы

• Снятие растительного слоя: Удаление дерна на глубину 15-30 см, вывоз органики (нельзя использовать для обратной засыпки), планировка поверхности.
• Уплотнение естественного основания: Послойное трамбование грунта (каждый слой 15-20 см), использование катков: Прицепные — 8-15 тонн либо вибрационные — оптимальны для глинистых грунтов.
• Контроль плотности выполняется плотномером либо методом режущего кольца.

3. Устройство корыта

1. Устройство дорожного корыта — ключевой этап при укладке асфальта, обеспечивающий прочное основание для дорожного покрытия.
2. Разметка и выемка: Создается корыто глубиной 15–40 см (зависит от нагрузки). Грунт удаляется экскаватором или бульдозером, вывозится или распределяется по обочинам. Создается поперечный уклон 20-40% для водоотвода
3. Планировка и уплотнение: Дно выравнивается грейдером, уплотняется катком (4–6 проходов) с учетом уклона для водоотвода (5–10 мм/м).
   Основание: Насыпается песок (5–20 см) и щебень (10–30 см, фракции 5–70 мм) с послойной трамбовкой. Возможна проливка битумом (0,8 л/м²).
4. Контроль: Проверяется ровность (просвет ±10 мм), глубина и уклоны по ГОСТ Р 54401-2011.
   Техника: грейдеры, катки, самосвалы. Для дорог с бордюрами учитывается их установка. Качество обеспечивается геодезическим контролем и дренажем.

4. Устройство дренажной системы

Виды дренажа

Материалы для дренажа

• Щебень фракции 20-40 мм,
• Геотекстиль (плотность 200-300 г/м²)
• Дренажные трубы (перфорированные ПНД)

5. Укладка разделительных слоев

1. Геотекстильное полотно

Для предотвращения смешивания слоев и повышения стабильности основания применяется геотекстиль плотностью 250–400 г/м², который раскатывается с нахлестом полотен не менее 30 см, обеспечивая непрерывность барьера. Фиксация осуществляется анкерными креплениями с шагом 1,5–2 м, что гарантирует надежное закрепление материала даже при интенсивных нагрузках и предотвращает его смещение во время последующих этапов строительства.

2. Пленочные гидроизоляционные барьеры

На участках с пучинистыми грунтами, где возможно подтопление или деформация основания, используется полиэтиленовая пленка толщиной 200 мкм, которая создает водонепроницаемый слой, минимизируя риск разрушения конструкции из-за влаги. Укладка проводится с тщательным выравниванием, чтобы исключить складки и обеспечить плотное прилегание к поверхности грунта.

Пирог асфальтового покрытия: схема слоев

6. Формирование несущего основания

Песчаная подушка. Создание песчаного слоя толщиной 10–20 см, обладающего модулем упругости не менее 100 МПа, является обязательным этапом для равномерного распределения нагрузки и предотвращения просадок. Уплотнение проводится послойно с использованием виброкатков до достижения коэффициента уплотнения Ку=0,98, что обеспечивает высокую плотность и устойчивость основания к деформациям.

Конструкция из асфальтогранулята. Основание дороги из асфальтной крошки представляет собой экономически выгодное и экологически устойчивое решение, которое активно используется при реконструкции старых дорожных покрытий или строительстве временных и низконагруженных дорог. Земляное полотно, в этом случае, должно быть тщательно спланировано и уплотнено для исключения последующих просадок, после чего производится отсыпка материала слоем толщиной 10–20 см с последующим его разравниванием. Далее следует послойное уплотнение тяжелыми виброкатками до достижения коэффициента уплотнения не менее 0,95–0,98 от максимальной плотности по стандартному методу Проктора, что обеспечивает необходимую устойчивость к динамическим нагрузкам от транспорта..

Щебеночная конструкция. Несущее основание формируется из нескольких щебеночных слоев, каждый из которых имеет строго определенную фракцию и толщину для оптимальной прочности. Нижний слой, состоящий из щебня фракции 40–70 мм и толщиной 15–25 см, создает мощную базу, способную выдерживать значительные нагрузки. Средний слой из щебня 20–40 мм толщиной 10–15 см обеспечивает дополнительную стабильность, а верхний слой фракции 5–20 мм толщиной 5–10 см служит для выравнивания поверхности и подготовки к асфальтированию, гарантируя идеальную адгезию с покрытием.

Контроль качества основания

Каждый этап сопровождается строгим контролем качества, включая проверку плотности, ровности и соответствия проектным уклонам, что позволяет создать надежное основание для долговечной эксплуатации дорожного полотна.

Качественно подготовленное основание увеличивает срок службы асфальтового покрытия в 2-3 раза. Современные технологии позволяют создавать конструкции, выдерживающие до 10 млн. проходов тяжелого транспорта.

Технология укладки асфальта

1. Подготовительные работы перед укладкой

Перед началом асфальтирования проводится комплекс подготовительных мероприятий, включающий тщательную очистку поверхности основания от любых загрязнений, включая пыль, масляные пятна и строительный мусор, что достигается путем механической подметки с использованием роторных щеточных машин и последующей продувки сжатым воздухом высокого давления.

Геодезическая разбивка территории осуществляется с применением электронных тахеометров, позволяющих вынести в натуру проектную отметку покрытия с точностью до 1 мм, после чего устанавливаются маячные рейки, служащие ориентирами для асфальтоукладчика. Температура основания должна быть не ниже +5°C при укладке горячих смесей, что контролируется контактными термометрами, при этом особое внимание уделяется участкам в тени зданий и под деревьями, где прогрев может быть недостаточным.

Как укладывают асфальт: схема и технология укладки

2. Организация транспортного потока смеси

Доставка асфальтобетонной смеси организуется с таким расчетом, чтобы интервалы между прибытием самосвалов не превышали времени укладки одного транспортного средства, при этом для сохранения температуры смеси кузова машин оборудуются двойными термоизолирующими пологами из стеклоткани с алюминиевым напылением.

Координация движения автотранспорта осуществляется через систему GPS-мониторинга, позволяющую диспетчеру в реальном времени отслеживать местоположение каждой машины и корректировать маршруты с учетом дорожной ситуации. Разгрузка смеси производится непосредственно в бункер асфальтоукладчика с минимальным временем простоя, чтобы предотвратить тепловые потери, при этом водители должны соблюдать особую осторожность, чтобы не допустить ударов ковшами о направляющие плиты укладочного оборудования.

3. Процесс укладки асфальтобетонной смеси

Современные асфальтоукладчики с электронной системой нивелирования обеспечивают точное соблюдение проектных отметок и уклонов благодаря работе лазерных или ультразвуковых датчиков, непрерывно корректирующих положение выглаживающей плиты с точностью до 0,5 мм.

Шнековый распределитель равномерно распределяет смесь по всей ширине укладки, при этом скорость вращения шнеков автоматически регулируется в зависимости от толщины слоя и подачи материала, предотвращая образование волн и неравномерное уплотнение.

Температурный режим укладки строго контролируется с помощью инфракрасных пирометров. При этом для горячих смесей марки Г-4 температура на выходе из укладчика должна составлять 135-145°C, а для высокопористых смесей ЩМА-16 — не менее 155°C.

• Горячий асфальт укладывается при температуре воздуха не ниже +5°C (в сухую погоду).
• Холодный асфальт допускает укладку при отрицательных температурах (до -10°C).

Особое внимание уделяется местам сопряжения с существующим покрытием, где применяется ручная подрезка кромок специальными нагретыми лопатами с тефлоновым покрытием для обеспечения монолитности соединения.

4. Уплотнение асфальтобетонного покрытия

Первичное уплотнение начинается сразу после укладки, пока смесь сохраняет максимальную пластичность, для чего используются вибрационные катки массой 6-8 тонн, совершающие 2-3 прохода по одному следу с включенной вибрацией на частоте 45-50 Гц.

Вторичное уплотнение производится тяжелыми гладковальцовыми катками 10-12 тонн, которые перемещаются по специальной схеме «елочка» от краев к центру, обеспечивая постепенное вытеснение воздуха и равномерное распределение нагрузки.

Финальное уплотнение выполняется пневмоколесными катками, создающими эффект «затирания» поверхности за счет деформации шин под нагрузкой 400-500 кПа, что особенно важно для формирования плотной структуры верхнего слоя.

Нормы уплотнения

• Число проходов катка: 5-7 для верхнего слоя, 3-5 для нижнего.

• Скорость катка: 2-5 км/ч.

• Требуемая плотность: ≥ 98% от лабораторного образца.

Контроль плотности осуществляется ядерным плотномером, который должен показывать не менее 98% от лабораторного стандарта, при этом измерения производятся в трех точках на каждые 1000 м² покрытия с немедленной корректировкой режима укатки при отклонениях.

5. Обработка швов и кромок покрытия

Границы между свежеуложенным асфальтом и существующим покрытием обрабатываются битумной эмульсией класса ЭБА-2 с расходом 0,5 л/м², наносимой при помощи распределителей с подогревом до 60-70°C для обеспечения лучшей адгезии. Вертикальные кромки в местах примыкания к бордюрам прогреваются инфракрасными нагревателями до 80-90°C и дополнительно уплотняются ручными виброплитами с частотой воздействия не менее 75 Гц.

Продольные швы между полосами укладки формируются с перекрытием 2-3 см, при этом предыдущая полоса предварительно подрезается специальным нагретым ножом для создания ровной теплой поверхности соединения. В местах технологических разрывов (например, при ночном перерыве) устраиваются ступенчатые торцы с уклоном 45 градусов, которые перед продолжением работ тщательно очищаются от возможного загрязнения и обрабатываются битумным праймером.

6. Контроль качества на всех этапах

Каждый этап укладки сопровождается лабораторным контролем: отбираются пробы смеси для определения гранулометрического состава, содержания битума и степени уплотнения, при этом образцы испытываются на прессе Маршалла для определения устойчивости к сдвигу и водостойкости.

Геометрические параметры проверяются с помощью 3-метровой рейки, причем допускаются отклонения не более 5 мм на всем протяжении контрольного участка, а поперечный уклон должен соответствовать проектному значению с точностью до 0,5%.

• Допустимые отклонения: не более 5 мм на 3 м.

Адгезионные свойства оцениваются методом отрыва через 72 часа после укладки, когда покрытие набирает первоначальную прочность, при этом усилие отрыва должно составлять не менее 0,6 МПа для обычных смесей и 0,8 МПа для полимерно-битумных составов.

• Коэффициент сцепления (ГОСТ 30413-96) – не менее 0,6.

Все результаты заносятся в электронную систему мониторинга качества, где анализируются специальным программным обеспечением, выявляющим малейшие отклонения от нормативных показателей.

Лабораторные тесты

• Плотность (ГОСТ 12801-98) – метод кернов или радиоизотопный.

• Водонасыщение (ГОСТ 12801-98) – не более 1,5-5% в зависимости от типа смеси.

• Прочность на сжатие (ГОСТ 9128-2013) – не менее 2,2 МПа.

7. Особенности укладки в сложных условиях

При работе в условиях пониженных температур (до -5°C) применяются специальные добавки-антифризы на основе аминов, позволяющие сохранить пластичность смеси, при этом основание предварительно прогревается инфракрасными горелками до +15°C.

На мостовых сооружениях используется литой асфальт с повышенным содержанием битума (7,5-8,5%), который укладывается без уплотнения и самостоятельно формирует плотную структуру за счет высокой текучести при температуре 220-240°C. В зонах интенсивного торможения (перекрестки, остановки) применяется щебеночно-мастичный асфальт с добавлением целлюлозных волокон, обеспечивающий повышенную устойчивость к сдвиговым нагрузкам и образованию колеи.

На криволинейных участках радиусом менее 100 м укладка ведется узкими полосами (2,5-3 м) с обязательным ручным доводкой кромок и дополнительным поперечным уплотнением.

8. Современные технологические решения

Инновационные технологии включают использование асфальтоукладчиков с системой 3D-нивелирования, где положение выглаживающей плиты корректируется по данным цифровой модели местности в реальном времени без необходимости установки физических маяков. Термографические камеры, установленные на укладчике, непрерывно сканируют температурное поле свежеуложенного покрытия, выявляя зоны возможного образования температурных трещин.

«Умные» катки с системой автоматического контроля уплотнения (ICM) анализируют реакцию покрытия на каждое прохождение и адаптируют режим вибрации для достижения равномерной плотности по всей площади. Экспериментальные разработки включают применение самоуплотняющихся смесей с памятью формы, содержащих специальные полимерные модификаторы, активирующиеся под воздействием УФ-излучения.

9. Заключительные работы и сдача объекта

После завершения укладки проводится финальная проверка ровности с использованием профилографов, которые строят цифровую модель поверхности с шагом измерения 1 см, вычисляя международный индекс ровности IRI. Участки с отклонениями маркируются и подвергаются локальной фрезеровке с последующей переукладкой, при этом все корректирующие работы должны быть завершены в течение 24 часов после основного цикла.

Окончательная приемка включает испытания на сопротивление скалыванию с помощью прибора HWD, имитирующего динамическое воздействие движущегося транспорта, и определение коэффициента сцепления британским маятниковым прибором. Все данные заносятся в паспорт объекта, который содержит полную информацию о технологии укладки, использованных материалах и результатах контроля на каждом этапе, что обеспечивает прозрачность и ответственность на весь срок эксплуатации покрытия.
